三相發電機接線圖是可以只引出一相，即三相發電機改單相，具體的接線方法有三種，具體如下：

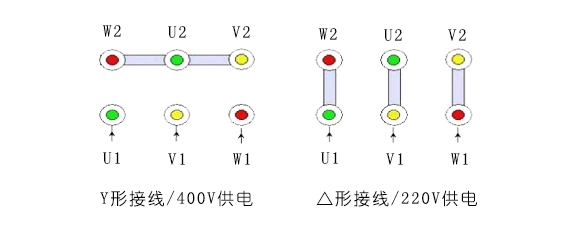

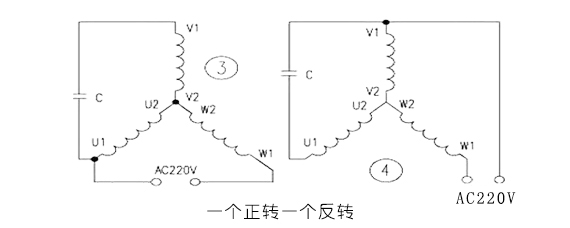

方法一、三相電機為星型接法時

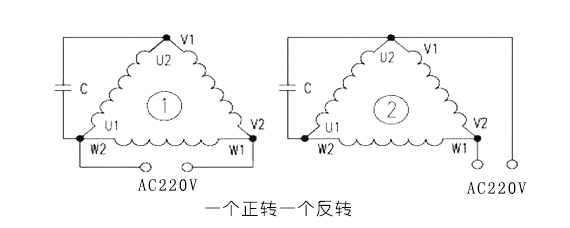

方法二、當三相電機為三角形接法的時候

正轉反轉的要點：改變電容端的接線。

1、電容容量的計算方法

啟動電容和運行電容的計算公式，運行電容的公式：C=1950I/Ucosφ，C為運行電容容量（uf-微法） I是電機額定電流值（A）U是額定電壓，既然我們這里是改單相運行，所以額定電壓取值是220伏。cosφ是功率因數，很多電機上都有標注，啟動電容一般是運行電容的1--4倍。

2、電容容量的經驗公式

100W功率對應7微法的容量，也就是說，1KW的電機用70微法左右的電容就可以。這個數值只是個大約數，可以根據自己的負載情況進行調整。

只建議改1.5KW以下的電機，改過以后功率會衰減，不能帶重型負載，如果功率稍大于1.5KW，需要再加一個啟動電容。

方法三、這種改法不多見，如下圖
